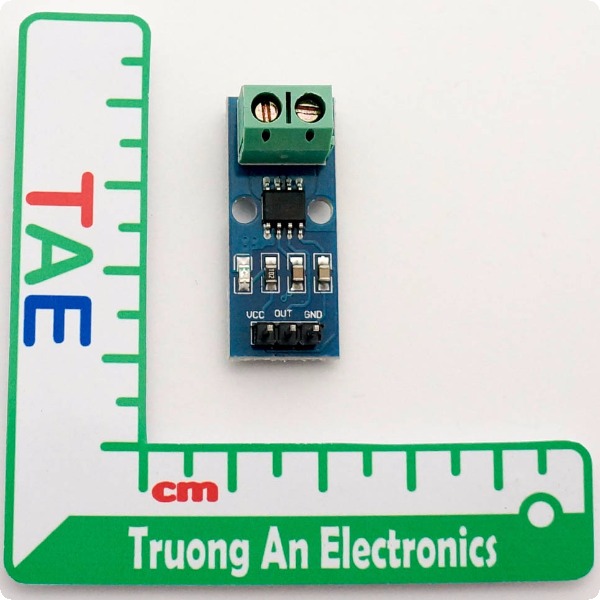

Cảm Biến Dòng ACS712

Mô Tả sản Phẩm

Cảm biến dòng ACS712 là một loại cảm biến dùng để đo lường dòng điện xoay chiều (AC) hoặc dòng điện một chiều (DC). ACS712 được thiết kế với độ chính xác cao và đáp ứng tốt với các ứng dụng điện tử như điều khiển động cơ, tăng giảm tốc độ quạt, tăng giảm độ sáng của đèn LED và các ứng dụng khác.
ACS712 có thể đo lường dòng điện từ 5A đến 30A với độ chính xác ±1,5%. Cảm biến được thiết kế để hoạt động ở nhiệt độ từ -40°C đến 85°C. ACS712 cũng được tích hợp với bảo vệ quá dòng, bảo vệ quá áp và chức năng tự động tắt nguồn khi nhiệt độ quá cao.







Thông Số Kỹ Thuật





-  Điện áp hoạt động: từ 4,5V đến 5,5V DC
-  Dòng tĩnh (không đo dòng): <60uA
-  Dải đo dòng điện: từ 0 đến 30A
-  Độ chính xác: ±1,5%
-  Tần số đáp ứng: 20kHz
-  Điện áp ra tín hiệu: VCC/2 (đối với dòng điện không âm) hoặc 0V (đối với dòng điện âm)
-  Điện áp đầu ra tối đa: VCC
-  Nhiệt độ hoạt động: từ -40°C đến 85°C
-  Bảo vệ quá dòng và quá áp: có
-  Kích thước: 31mm x 13,5mm

-  Độ phân giải:

+ 30A thì độ phân giải 66mV/A

+ 20A thì độ phân giải 100mV/A

+ 5A thì độ phân giải 185mV/A









Sơ Đồ Đấu Nối





Code Mẫu Với Arduino



int OutPin = A0; // Lưu chân ra của cảm biến void setup() {   //Đối với một chân analog bạn không cần pinMode   Serial.begin(9600);//Mở cổng Serial ở mức 9600 } void loop() {   int value = analogRead(OutPin);     // Ta sẽ đọc giá trị hiệu điện thế của cảm biến                                       // Giá trị được số hóa thành 1 số nguyên có giá trị                                       // trong khoảng từ 0 đến 1023   float volt = value / 5.0 * 20.0;  // Bây giờ ta chỉ cần tính ra giá trị dòng điện                                       // Với mạch 30A ta sửa lại thành * 30.0   Serial.println(volt);//Xuất ra serial Monitor. Nhấn Ctrl+Shift+M để xem                                        delay(10); }
