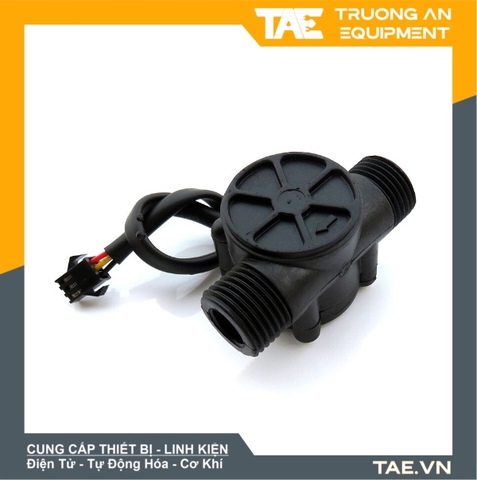

Cảm Biến Lưu Lượng Nước G1/2"

Tình trạng: Giao hàng từ 01 ngày trở lên!

SKU: M1-02/000218

Thương hiệu: OEM

Loại: Mạch Điện - Cảm Biến

65.000₫

Gọi ngay 1900 633681 để được tư vấn và hỗ trợ tốt nhất!

Thông Tin Sản Phẩm

Mô Tả Sản Phẩm

Cảm biến lưu lượng nước G1/2" là một thiết bị dùng để đo lường lưu lượng của nước chảy qua ống dẫn. Nó được gắn vào ống dẫn để giám sát lưu lượng của nước chảy qua ống.
Thiết bị này được thiết kế với một cặp cảm biến, một cảm biến đầu vào và một cảm biến đầu ra, được đặt ở hai vị trí khác nhau trên ống dẫn. Khi nước chảy qua ống, nó tạo ra một điện áp khác biệt giữa hai cảm biến này, và dựa vào sự khác biệt này, cảm biến lưu lượng có thể tính toán lưu lượng nước chảy qua ống.
Cảm biến lưu lượng nước G1/2" thường được làm bằng vật liệu như đồng, inox hoặc nhựa. Nó có kích thước nhỏ gọn, dễ dàng lắp đặt và sử dụng. Điều chỉnh lưu lượng được thực hiện bằng cách xoay một van điều khiển hoặc điều chỉnh dòng nước. Cảm biến lưu lượng nước G1/2" được sử dụng rộng rãi trong các hệ thống điều khiển lưu lượng nước trong các ứng dụng công nghiệp và dân dụng.

Thông Số Kỹ Thuật

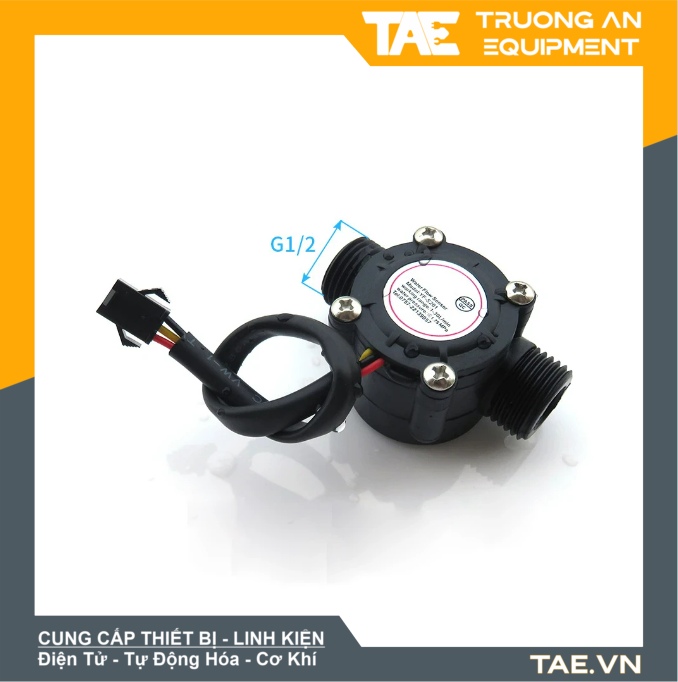

- Đường kính ống kết nối: G1/2" (khoảng 20mm)
- Áp suất làm việc: 1.6 MPa
- Nhiệt độ làm việc: -10 đến 60 độ C
- Sai số đo lường: ±2% đến ±5%
- Tần số đáp ứng: 1-30 Hz
- Điện áp hoạt động: 5VDC - 24VDC
- Đầu ra tín hiệu: tín hiệu điện xung tương ứng với lưu lượng
- Vật liệu: nhựa

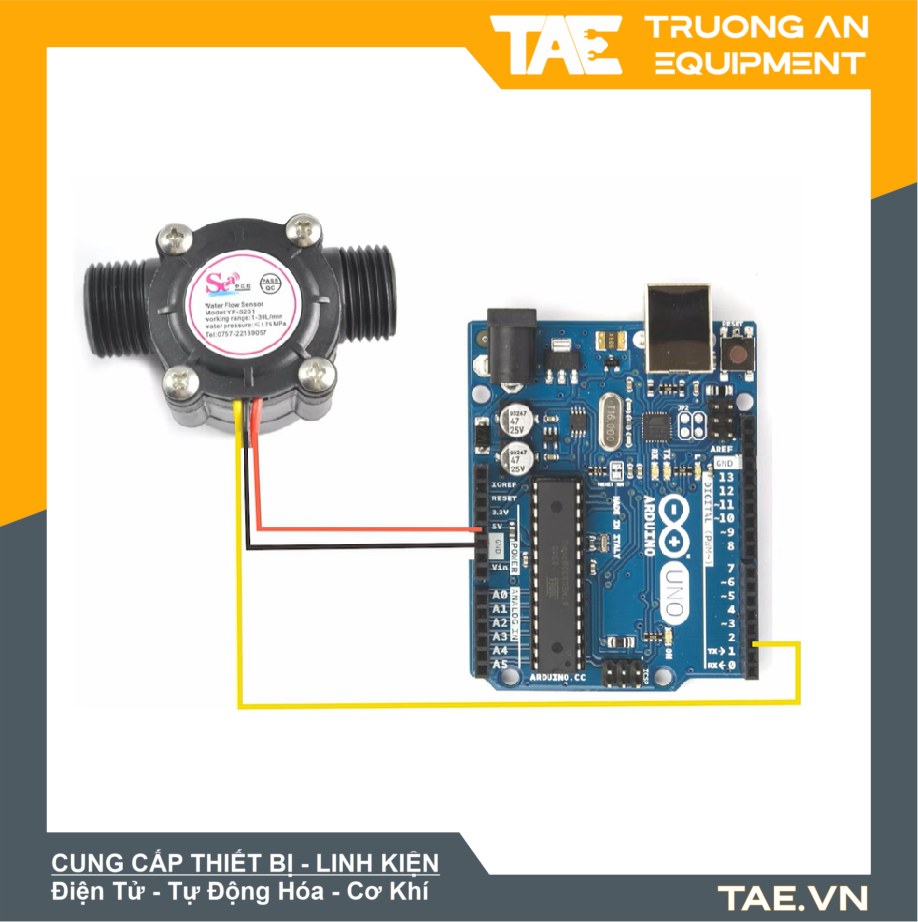

Sơ Đồ Đấu Nối

Code Mẫu Với Arduino

Để sử dụng cảm biến lưu lượng nước G1/2" với Arduino, bạn cần kết nối cảm biến với Arduino và viết mã để đọc giá trị lưu lượng từ cảm biến. Dưới đây là một ví dụ về mã Arduino để đọc giá trị lưu lượng từ cảm biến lưu lượng nước G1/2":

const int sensorPin = 2; // Chân kết nối của cảm biến lưu lượng
float calibrationFactor = 5.5; // Hệ số hiệu chỉnh

volatile byte pulseCount;
float flowRate;
unsigned int flowMilliLitres;
unsigned long totalMilliLitres;

unsigned long oldTime;

void setup()
{
Serial.begin(9600);
pinMode(sensorPin, INPUT);
digitalWrite(sensorPin, HIGH);

pulseCount = 0;
flowRate = 0.0;
flowMilliLitres = 0;
totalMilliLitres = 0;
oldTime = 0;

attachInterrupt(digitalPinToInterrupt(sensorPin), pulseCounter, FALLING);
}

void loop()
{
unsigned long currentTime = millis();

if ((currentTime - oldTime) > 1000)
{
detachInterrupt(digitalPinToInterrupt(sensorPin)); // Tạm ngừng đếm xung
flowRate = ((1000.0 / (currentTime - oldTime)) * pulseCount) / calibrationFactor;
oldTime = currentTime;
flowMilliLitres = (flowRate / 60) * 1000;
totalMilliLitres += flowMilliLitres;
pulseCount = 0;
attachInterrupt(digitalPinToInterrupt(sensorPin), pulseCounter, FALLING); // Tiếp tục đếm xung
}

Serial.print("Flow rate: ");
Serial.print(flowRate);
Serial.print(" L/min - ");
Serial.print(flowMilliLitres);
Serial.print(" mL/s - ");
Serial.print(totalMilliLitres);
Serial.println(" mL");

delay(500);
}

void pulseCounter()
{
pulseCount++;
}

Trong ví dụ này, chân kết nối của cảm biến lưu lượng được kết nối với chân số 2 của Arduino. Hệ số hiệu chỉnh calibrationFactor được sử dụng để điều chỉnh giá trị đọc từ cảm biến lưu lượng.

Mã sử dụng hàm attachInterrupt() để đếm số lần xảy ra xung từ cảm biến và tính toán giá trị lưu lượng nước theo thời gian. Giá trị lưu lượng được hiển thị trên cổng Serial Monitor của Arduino.

Với mã này, bạn có thể tùy chỉnh để tính toán và hiển thị các thông số lưu lượng nước theo nhu cầu của mình.
