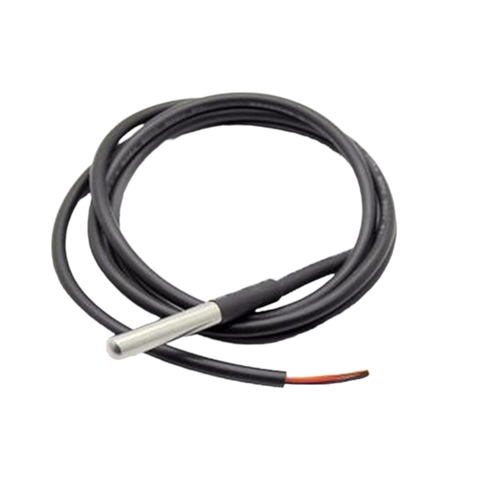

Cảm Biến Nhiệt Độ DS18B20 Chống Nước

DS18B20 Cảm Biến Nhiệt Độ dùng để đo những nơi cách xa board điều khiển hơn, hoặc ở trong môi trường ẩm ướt. Cảm biến nhiệt độ DS18B20 chống nước có thể đo lên đến 125 Độ, nhưng do dây dẫn được làm từ nhựa PVC  nên chỉ có khả năng đo từ 100 độ trở xuống.

Tín hiệu ra của cảm biến là dạng tín hiệu số, cho nên cảm biến sẽ không bị suy hao tín hiệu trên dây dẫn, cảm biến DS18B20 có độ phân giải từ 9-12 bit, dữ liệu được truyền qua chuẩn 1-wire, vì vậy chỉ cần 1 chân vi điều khiển để lấy dữ liệu từ cảm biến. Điện áp sử dụng từ 3.0V - 5.0V

Mỗi Cảm Biến Nhiệt DS18B20 đều có 1 mã số duy nhất, nên có thể sử dụng nhiều cảm biến để lấy dữ liệu nhiều nơi chỉ trên 1 dây.

Thông Số

•  Điện áp cấp: 3~5 VDC
•  Dải đo từ - 55 Độ  Đến 125 Độ
•  Độ phân dải tùy chỉnh từ 9 - 12 bit
•  Chuẩn giao tiếp 1 Wire
•  1 ID 64 bit được ghi trực tiếp vào cảm biến
•  Có thể sử dụng nhiều cảm biến trên 1 chân
•  Thời gian phản hồi < 750ms
•  Cách kết nối 3 chân:

                        - Dây đỏ - VCC
                        - Dây đen - GND
                        - Dây vàng - DATA

•  Kích thước 90cm - đường kính đầu cảm biến 4mm

Sơ Đồ Đấu Nối Với Arduino Tham Khảo

Arduino                                                     Cảm Biến
5V                                                             VCC (màu đỏ)
GND                                                         GND (màu đen)
2                                                               DATA (màu vàng)
