Cảm Biến Hồng Ngoại Phát Hiện Vật Cản (Dò Line 4 Kênh)

Mô tả sản phẩm
Cảm Biến Hồng Ngoại Phát Hiện Vật Cản ( Dò Line 4 Kênh ) được sử dụng rộng rãi trong robot tránh chướng ngại vật, xe tránh chướng ngại vật và dò đường....có thể phân bố các đầu dò ở các cạnh của robot để dễ tránh chướng ngại vật ở 4 hướng,...

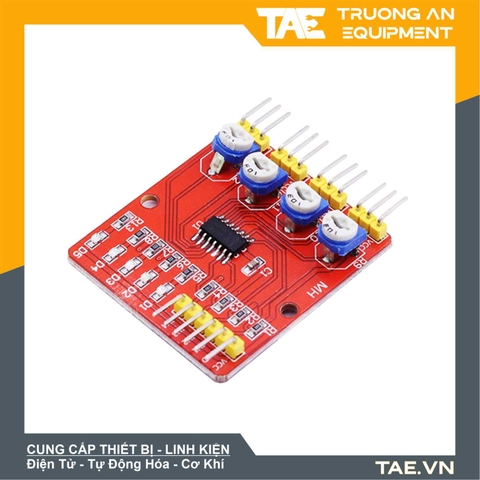

Module thu phát hồng ngoại với 4 kênh riêng biệt, có thể tách rời thành từng đầu dò khác nhau với dây nối dài cho từng đầu, dễ dàng trong quá trình sắp xếp theo mục đích của từng ứng dụng.
Có thể điều chỉnh độ nhạy của từng cảm biến qua mỗi biến trở đi kèm. Tín hiệu ngõ ra dạng số thuận tiện cho quá trình xử lý cùng với đèn báo cho mỗi kênh cảm biến.

Thông số kỹ thuật

- Điện áp hoạt động: 3.3V - 5V.
- Dòng hoạt động: Nên sử dụng nguồn trên 1A.
- Nhiệt độ hoạt động: -10 ℃ - +50 ℃.
- Khoảng cách nhận biết: 1mm đến 60mm điều chỉnh được.
- Kích thước board: 42mm × 38mm × 12mm (dài x rộng x cao)
- Kích thước của mạch cảm biến: 25mm × 12mm × 12mm (dài x rộng x cao)
- Các ngõ ra của mạch: gồm có 6 cổng ra, 1234 là tín hiệu của 4 mạch cảm biến, 5 là VCC, 6 là GND.
- Tín hiệu xuất ra là tín hiệu mức TTL (0V hoặc 5V).

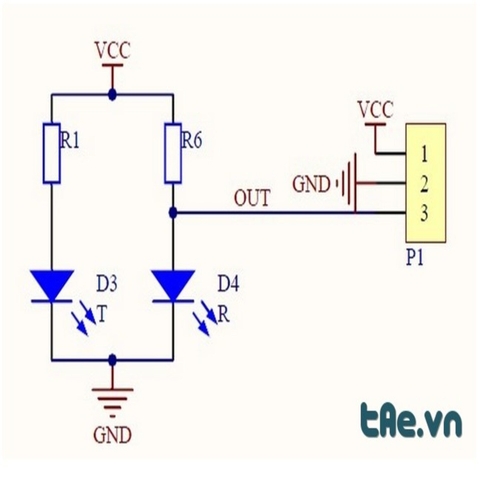

Sơ đồ mạch

Code tham khảo Cảm Biến Hồng Ngoại Phát Hiện Vật Cản ( Dò Line 4 Kênh ) với Arduino
