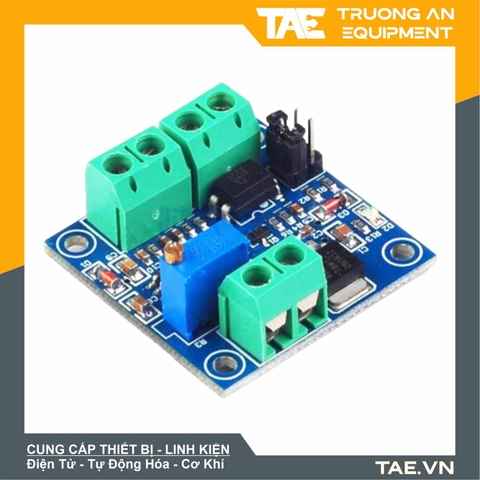

Mạch Chuyển Đổi Điện Áp 0-10V Sang PWM

Tình trạng: Có sẵn 21 sản phẩm

SKU: M1-02/004185

Thương hiệu: China

Loại: Mạch Điện - Cảm Biến

60.000₫

Gọi ngay 1900 633681 để được tư vấn và hỗ trợ tốt nhất!

Thông Tin Sản Phẩm

Mô Tả Sản Phẩm

Mạch chuyển đổi điện áp 0-10V sang PWM là một thiết bị điện tử có chức năng chuyển đổi tín hiệu điện áp analog từ 0-10V thành tín hiệu PWM (Pulse Width Modulation). Tín hiệu PWM là tín hiệu số được sử dụng để điều khiển các thiết bị như động cơ, đèn LED, mạch điều khiển tốc độ quạt, và nhiều ứng dụng khác.
Mạch chuyển đổi điện áp 0-10V sang PWM bao gồm một bộ điều khiển PWM, một bộ chuyển đổi tín hiệu analog và một bộ nguồn cung cấp điện. Khi đầu vào analog được cấp điện, mạch sẽ chuyển đổi tín hiệu đó thành tín hiệu PWM, với duty cycle (tỷ lệ độ rộng xung) của xung được điều khiển bởi mức độ của tín hiệu analog.

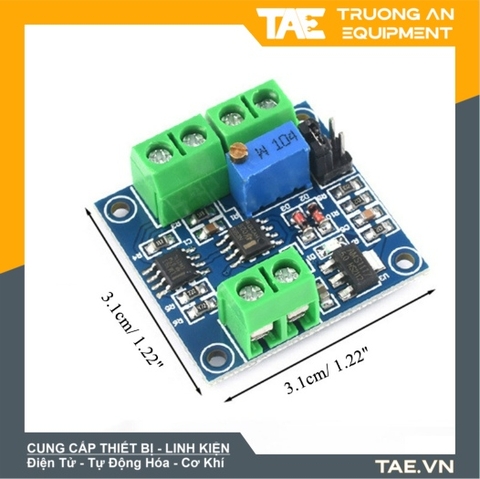

Thông Số Kỹ Thuật

- Điện áp làm việc: DC 5V-12V
- Tần số PWM đầu ra: khoảng 50KHZ
- Biên độ PWM: 5V
- Điện áp ngõ vào:0-10V
- Duty Cycle: 0%-100% PWM
- Dung sai: 1% -3%

Mạch Chuyển Đổi Điện Áp 0-10V Sang PWM

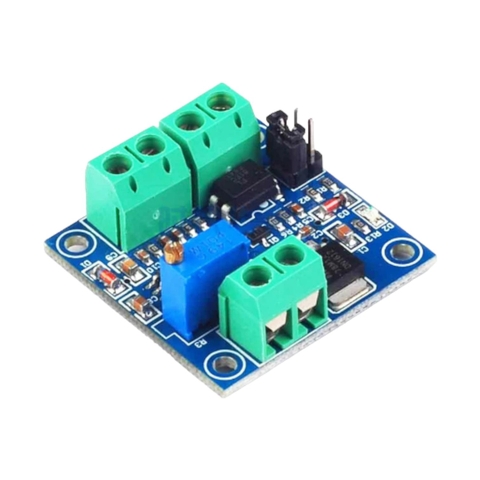

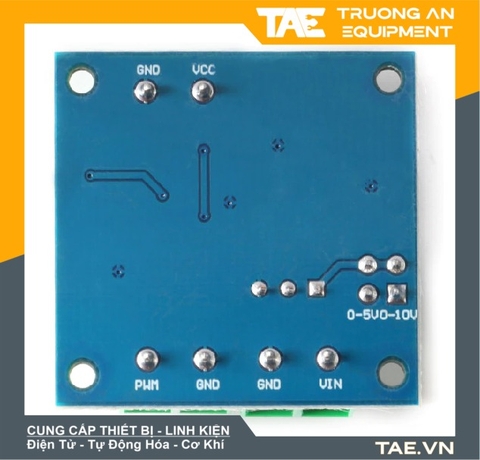

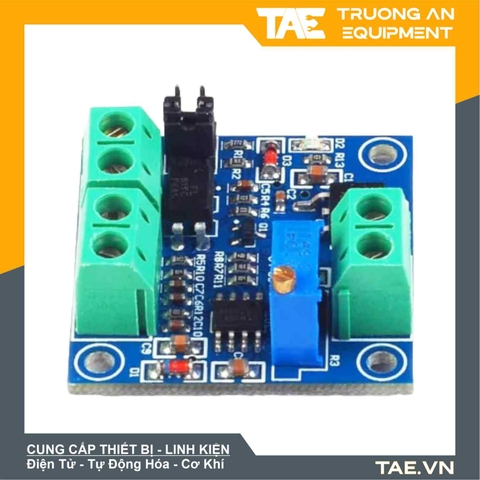

Sơ Đồ Chân

- VCC: Nguồn điện làm việc 5V-12V.
- GND: công suất nối đất
- VIN: điện áp đầu vào 0-10V
- GND: nối đất tín hiệu đầu vào.
- GND: nối đất PWM đầu ra.
- PWM: đầu ra PWM

Mạch Chuyển Đổi Điện Áp 0-10V Sang PWM

Code Mẫu Với Arduino

#include <PWM.h> // thư viện PWM

const int analogInPin = A0; // đầu vào analog của mạch chuyển đổi
const int pwmOutPin = 9; // đầu ra PWM của Arduino
int analogValue = 0; // giá trị đầu vào analog
int pwmValue = 0; // giá trị đầu ra PWM

void setup() {
pinMode(pwmOutPin, OUTPUT); // thiết lập đầu ra PWM
PWM.begin(pwmOutPin, 5000, 8); // khởi động PWM với tần số 5kHz và độ phân giải 8-bit
}

void loop() {
analogValue = analogRead(analogInPin); // đọc giá trị đầu vào analog
pwmValue = map(analogValue, 0, 1023, 0, 255); // chuyển đổi giá trị analog sang giá trị PWM
PWM.setDuty(pwmOutPin, pwmValue); // thiết lập duty cycle của PWM
delay(10); // chờ 10ms trước khi đọc giá trị đầu vào tiếp theo
}
