Mạch Khuếch Đại Âm Thanh 2 Kênh 3W PAM8403

Mô tả sản phẩm

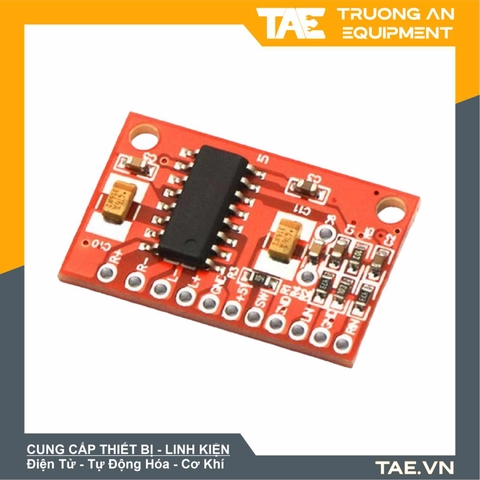

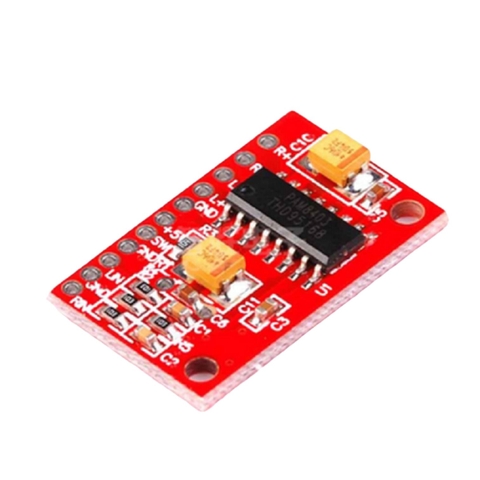

Mạch Khuếch Đại Âm Thanh 2 Kênh 3W PAM8403 sử dụng chip khuếch đại lớp D - PAM8403 cho hiệu suất cao mà không cần bổ sung tản nhiệt. Mạch được thiết kế nhỏ gọn, ngõ ra 2 kênh L - R với công suất 3W mỗi kênh phù hợp thiết kế máy MP3, loa ngoài máy tính,... Mạch hoạt động với độ nhiễu cực thấp, công suất khuếch đại lên đến 6W (3W mỗi loa đầu ra). Để mạch hoạt động ổn định, bạn cần hàn thêm 1 tụ vào vị trí tụ C7. Cần công suất lớn dùng tụ có điện dung lớn (200uF - 4700uF).
Ứng dụng:
+ Mạch khuếch đại âm thanh cho Raspberry Pi.
+ Mạch chuông chống trộm bằng tiếng người.
+ Mạch khuếch đại âm thanh từ vi điều khiển.
+ Và rất nhiều mạch khác...

Thông số kỹ thuật
- Nguồn cung cấp :3.6~5.5V
- Công suất đầu ra :3W*2
- Tỉ lệ tín hiệu :90dB
- Hiệu suất : >90%
- Kích thước :

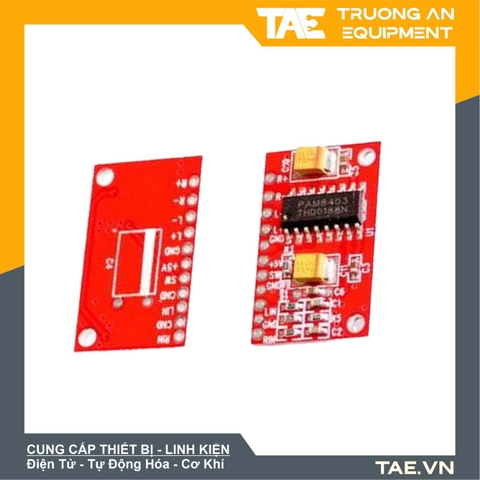

Chức năng các cổng kết nối
- R+: nối với cực + loa bên trái
- R-: nối với cực - loa bên trái
- L-: nối với cực - loa bên phải
- L+: nối với cực + loa bên phải
- Gnd: nối với cực âm của nguồn
- 5V: nối với cực dương của nguồn 3.3V - 5.5V
- SW: được sử dung như 1 công tắc của mạch, SW nối Gnd mạch ngưng hoạt động
- Gnd: để nối với SW khi tắt mạch
- Lin: nối với dây jack phone 3.5mm kênh LEFT
- Gnd: nối với phần chung của dây jack phone 3.5mm
- Rin: nối với dây jack phone 3.5mm kênh RIGHT
- Chống chập mạch: Mạch sẽ ngưng hoạt động ngay khi các dây nối ra loa (R+ R- L+ L-) chập nhau hoặc bị nối với Gnd. Sau khi hết bị chập, mạch hoạt động lại bình thường.
Lưu ý: mạch không có chế độ bảo vệ khi bạn đấu ngược nguồn (Gnd và 5V), cần lưu ý nối đúng cực nguồn vào mạch.
