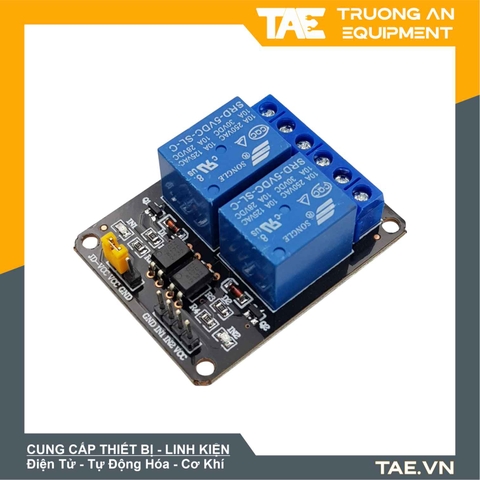

Module Relay với OPTO cách ly kích H/L 5VDC 10A 2 kênh

Mô tả sản phẩm
Module Relay với OPTO cách ly kích H/L 5VDC 10A 2 kênh gồm 2 relay hoạt động tại điện áp 5VDC, chịu được hiệu điện thế lên đến 250VAC 10A. Module Relay với OPTO cách ly kích H/L 5VDC 10A 2 kênh được thiết kế chắc chắn, khả năng cách điện tốt. Trên module đã có sẵn mạch kích relay sử dụng transistor và IC cách ly quang giúp cách ly hoàn toàn mạch điều khiển (vi điều khiển) với relay bảo đảm vi điều khiển hoạt động ổn định. Có sẵn header rất tiện dụng khi kết nối với vi điều khiển. Module Relay với OPTO cách ly kích H/L 5VDC 10A 2 kênh sử dụng chân kích mức thấp (0V), khi có tín hiệu 0V vào chân IN thì relay sẽ nhảy qua thường hở của relay. Ứng dụng với relay module khá nhiều bao gồm cả điện DC hay AC.

Thông số kỹ thuật
- Điện áp hoạt động: 5VDC.
- Dòng tiêu thụ: 200mA/1Relay
- Tín hiệu kích: High (5V) hoặc Low (0V) chọn bằng Jumper.
- Relay trên mạch:
   + Nguồn nuôi: 5VDC.
   + Tiếp điểm đóng ngắt max: 250VAC-10A hoặc 30VDC-10A

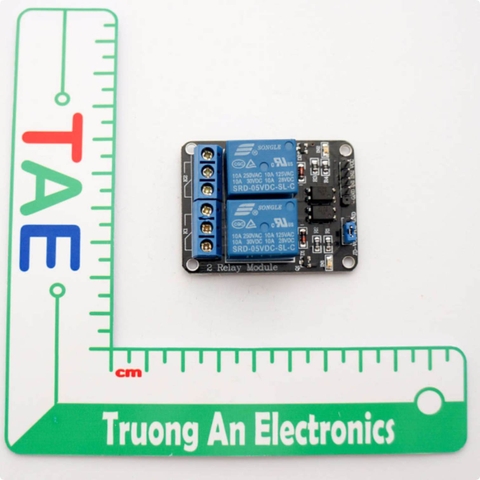

- Kích thước: 50mm * 39mm * 19mm.

Chức năng các chân trên module
- Ngõ vào: Vcc chân cấp nguồn; GND chân nối đất; IN1 chân tín hiệu kích relay 1; IN2 chân tín hiệu kích relay 2.
- Ngõ ra: 2 relay giống nhau gồm COM chân chung relay; NO chân thường hở relay; NC chân thường đóng relay.
