MODULE RELAY 5V 12V tạo trễ, đóng ngắt thiết bị NE555 - (giá sỉ)

Mô tả sản phẩm
MODULE RELAY 5V 12V tạo trễ, đóng ngắt thiết bị NE555 với ngõ ra kích 1 relay, mạch được ứng dụng trong các ứng dụng cần tạo độ trễ để đóng mở thiết bị. Độ trễ được tạo bởi IC Timer NE555 và điều chỉnh được thời gian trễ bằng biến trở. Thời gian trễ trong khoảng từ 0 ~ 10s.

MODULE RELAY 5V 12V tạo trễ, đóng ngắt thiết bị NE555 được sử dụng trong nhiều ứng dụng, bao gồm:
- Bảo vệ động cơ: sử dụng để bảo vệ động cơ bằng cách tạo ra một khoảng thời gian trễ trước khi kích hoạt relay để ngắt mạch điện. Khi động cơ bị quá tải, mạch này sẽ ngắt mạch điện để bảo vệ động cơ khỏi hư hỏng.
- Điều khiển đèn: có thể được sử dụng để điều khiển đèn trong nhà hoặc ngoài trời bằng cách tạo ra một khoảng thời gian trễ trước khi kích hoạt relay để bật đèn. Khi khoảng thời gian trễ kết thúc, đèn sẽ được bật.
- Điều khiển thiết bị điện tử khác: được sử dụng để điều khiển các thiết bị điện tử khác như bơm, quạt, máy lạnh, vv. bằng cách tạo ra một khoảng thời gian trễ trước khi kích hoạt relay để bật hoặc tắt thiết bị.
- Điều khiển độ ẩm: ví dụ như máy phun sương, máy tạo ẩm, vv. bằng cách tạo ra một khoảng thời gian trễ trước khi kích hoạt relay để bật thiết bị.

Thông số kỹ thuật
- Chip chính: NE555
- Điện áp làm việc: 12V dc
- Thời gian chậm trễ: 0~10 s
- Khối lượng 120g
- Tăng giá trị biến trở hoặc điện dung c1 để tăng thời gian trễ.
- Có đèn báo nguồn ở ngõ vào
- Đóng ngắt được các thiết bị 220v/10a, công suất tối đa 2000W.

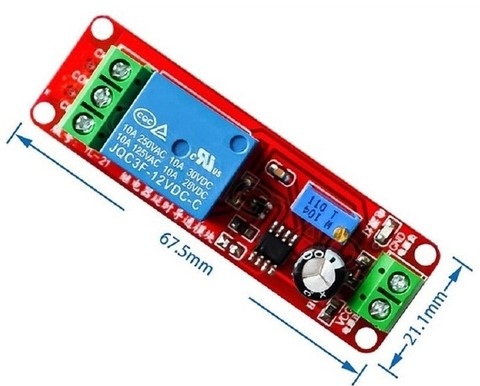

- Kích thước:

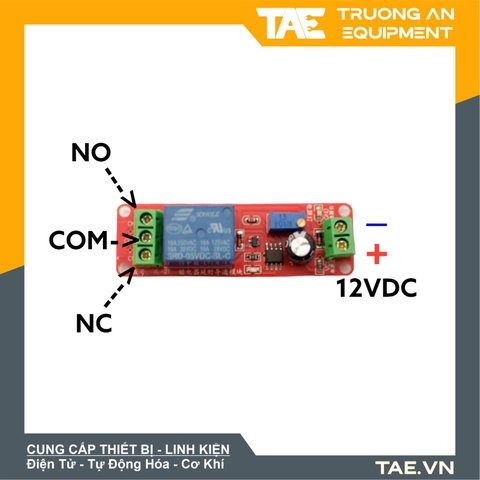

Sơ đồ chân (có ký hiệu trên mạch)
