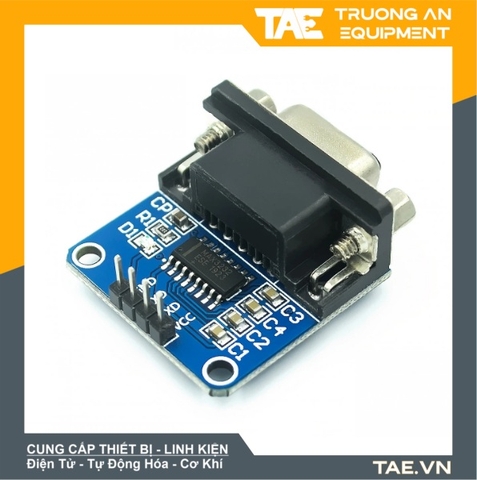

Mạch Chuyển RS232 Sang TTL

Mô Tả Sản Phẩm

Mạch chuyển đổi RS232 sang TTL Converter là một thiết bị điện tử được sử dụng để chuyển đổi tín hiệu RS232 (có mức điện trên là +12V và mức điện dưới là -12V) sang tín hiệu TTL (có mức điện trên là +5V và mức điện dưới là 0V).
Thiết bị này thường được sử dụng để kết nối các thiết bị điện tử sử dụng chuẩn giao tiếp TTL như vi điều khiển (microcontroller) hoặc các cảm biến với các thiết bị sử dụng chuẩn giao tiếp RS232 như máy tính, máy in, máy chủ...
Mạch chuyển đổi RS232 sang TTL Converter thường được thiết kế với một số thành phần chính như chip chuyển đổi RS232 sang TTL, các điện trở, tụ điện và các linh kiện khác nhằm đảm bảo tính ổn định và độ chính xác của tín hiệu được chuyển đổi.
Thông thường, mạch chuyển đổi RS232 sang TTL Converter sẽ có đầu vào RS232 gồm 3 chân là TXD (dữ liệu truyền), RXD (dữ liệu nhận) và GND (đất), đầu ra TTL cũng tương tự gồm 3 chân tương ứng với TXD, RXD và GND. Một số mạch chuyển đổi RS232 sang TTL Converter có thêm các tính năng bổ sung như cấp nguồn điện cho các thiết bị ngoại vi hoặc bảo vệ các thiết bị khỏi tác động của tín hiệu điện từ từ môi trường xung quanh.

Thông Số Kỹ Thuật

-  Điện áp hoạt động: 3.3V - 5VDC
-  Tốc độ truyền dữ liệu tối đa: 115200 bps
-  Điện trở đầu vào: 3.3kΩ - 7kΩ
-  Điện trở đầu ra: 220Ω
-  Dòng tiêu thụ tối đa: 5mA
-  Giao tiếp: RS232, TTL
-  Kích thước: 30mm x 29mm
