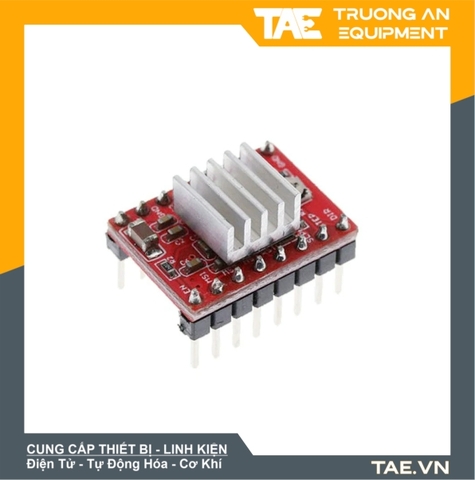

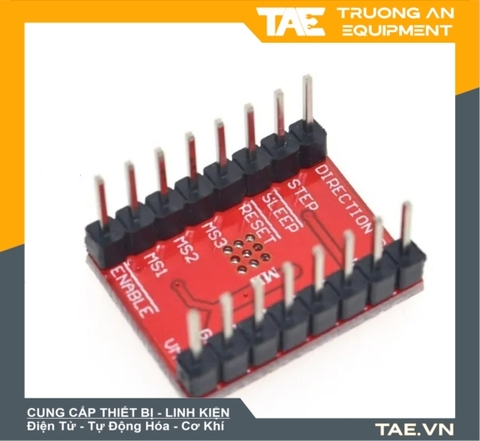

A4988 Step Driver (kèm tản nhiệt)

Tình trạng: Có sẵn 20 sản phẩm

SKU: M1-05/000538

Thương hiệu: OEM

Loại: Máy & Linh Kiện Chuyên Dụng

25.000₫

Gọi ngay 1900 633681 để được tư vấn và hỗ trợ tốt nhất!

Thông Tin Sản Phẩm

Mô Tả Sản Phẩm

A4988 Step Driver là một bộ điều khiển động cơ bước (stepper motor driver) được sử dụng phổ biến trong các ứng dụng điều khiển động cơ bước trong các dự án điện tử. Bộ điều khiển này được thiết kế để điều khiển các động cơ bước có dòng điện tối đa lên đến 2A và có thể hoạt động với độ phân giải cao lên đến 1/16 bước.
A4988 Step Driver có thể được sử dụng để điều khiển các loại động cơ bước hai pha và bốn pha thông qua các tín hiệu đầu vào từ các vi điều khiển như Arduino hoặc Raspberry Pi. Nó có thể được cấu hình để hoạt động ở các chế độ microstep khác nhau từ 1/1 bước đến 1/16 bước, giúp cải thiện độ chính xác và độ mịn trong quá trình vận hành động cơ bước.
A4988 Step Driver cũng có tính năng bảo vệ chống quá dòng, quá nhiệt và ngắn mạch, giúp bảo vệ động cơ và bảo đảm an toàn cho các thiết bị điện tử được kết nối với nó.

Thông Số Kỹ Thuật

- Điện áp hoạt động: 8-35V DC
- Dòng điện tối đa: 2A
- Điện áp mức logic 1: 3.3-5V DC
- Chế độ hoạt động microstep: từ 1/1 bước đến 1/16 bước
- Tần số xung đầu vào tối đa: 500kHz
- Tính năng bảo vệ: chống quá dòng, quá nhiệt và ngắn mạch
- Kích thước: 20mm x 15mm x 11mm

Sơ Đồ Đấu Nối

Code mẫu Với Arduino

// Khai báo các chân kết nối với A4988
const int stepPin = 2;
const int dirPin = 3;

void setup() {
// Khai báo chân kết nối là đầu ra
pinMode(stepPin, OUTPUT);
pinMode(dirPin, OUTPUT);
}

void loop() {
// Đặt hướng xoay của động cơ bước
digitalWrite(dirPin, HIGH); // Thay đổi sang LOW nếu muốn đổi hướng

// Thực hiện vòng lặp cho động cơ bước
for (int i = 0; i < 200; i++) { // 200 bước cho một vòng xoay
digitalWrite(stepPin, HIGH);
delayMicroseconds(500); // Điều chỉnh tốc độ bằng cách thay đổi thời gian delay
digitalWrite(stepPin, LOW);
delayMicroseconds(500);
}
}

Video Hướng dẫn
