Mạch Điều Khiển Động Cơ Bước A3967

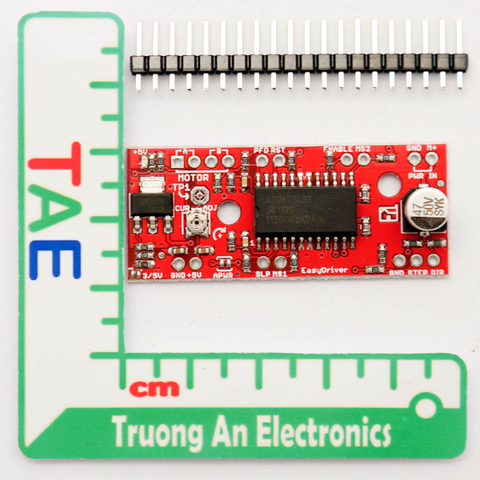

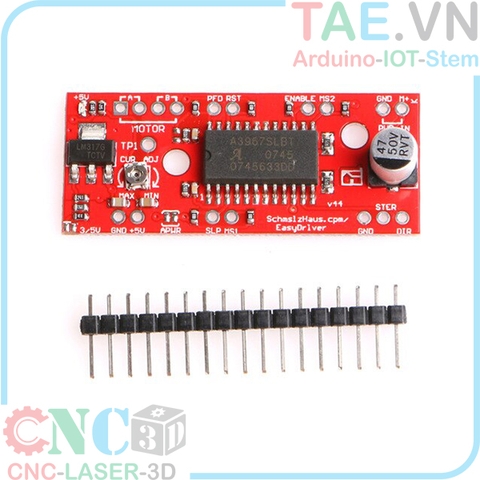

Mạch Điều Khiển Động Cơ Bước A3967​ dùng để điều khiển motor step một cách đơn giản, tương thích với bất cứ tín hiệu có thể xuất ra tín hiệu xung số từ 0 đến 5V (hoặc xung 0 đến 3.3V nếu hàn jumper SJ2 lại).

mạch step driver A3967 sử dụng nguồn từ 7V đến 20V, nguồn cấp cho step motor bất kỳ mức nào. Trên board có tích hợp ic ổn áp ở trên board có thể chọn mức nguồn 5V hoặc 3.3V. Vi bước được chọn  bằng MS1 và MS2 để điều chỉnh độ phan giải của vi bước.

Thông số kỹ thuật

• A3967 có thể điều chỉnh vi bước
• MS1 và MS2 ngắt 2 chân này ra để cài đặt vi bước 1, 1/2, 1/4, hoặc 1/8 mặc định là 1/8.
• tương thích với động cơ bước 4,6,8 dây với mọi mức điện áp.
• có thể điều chỉnh dòng từ 150mA/pha đến 750mA/pha.
• Nguồn cung cấp từ 7V đến 20V, Nguồn cấp cao hơn lực kéo càng mạnh hơn.
