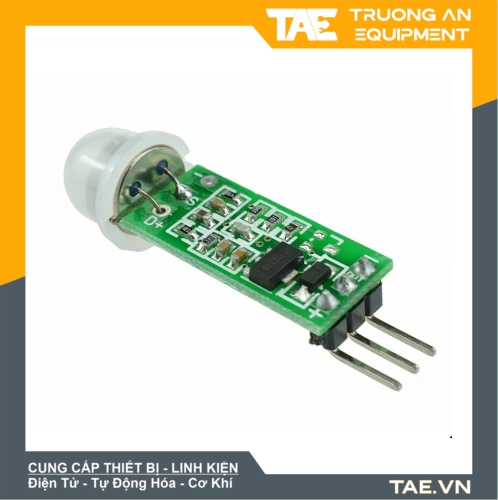

Cảm Biến Chuyển Động Pir SR505

Tình trạng: Có sẵn 12 sản phẩm

SKU: M1-02/000233

Loại: Mạch Điện - Cảm Biến

29.000₫

Gọi ngay 1900 633681 để được tư vấn và hỗ trợ tốt nhất!

Thông Tin Sản Phẩm

Mô Tả Sản Phẩm

Cảm biến chuyển động PIR (Passive InfraRed) SR505 là một loại cảm biến chuyển động không tiếp xúc, sử dụng để phát hiện chuyển động của các vật thể trong khu vực quan sát. Cảm biến PIR SR505 sử dụng sóng hồng ngoại để phát hiện chuyển động. Khi một vật thể di chuyển qua khu vực được quan sát bởi cảm biến, nhiệt độ của vật thể đó sẽ thay đổi và tạo ra một tín hiệu điện trở khác biệt.
Cảm biến PIR SR505 thường được sử dụng trong các hệ thống an ninh, đèn chiếu sáng tự động và các ứng dụng khác yêu cầu phát hiện chuyển động. Nó có thể phát hiện chuyển động của các vật thể trong phạm vi 7 mét với góc nhìn 120 độ.

Cảm Biến Chuyển Động Pir SR505

Thông Số Kỹ Thuật

- Dải điện áp hoạt động: DC4.5-20V
- Dòng tĩnh: <60uA
- Mức đầu ra: Cao 3.3V / Thấp 0V
- Thời gian trễ: Mặc định 8S + -30% (có thể tùy chỉnh một vài phạm vi phần mười hàng chục phút)
- Kích thước PCB: 10 * 23mm
- Góc cảm ứng: <góc hình nón 100 độ
- Khoảng cách cảm ứng: 3 mét
- Nhiệt độ làm việc: -20 - +80 độ
- Kích thước ống kính cảm biến: Đường kính: 10 mm (mặc định)

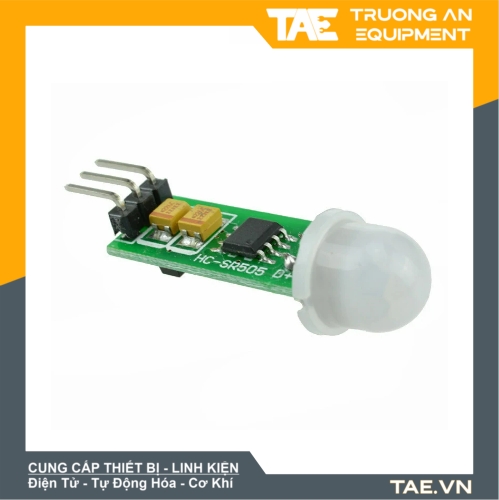

Cảm Biến Chuyển Động Pir SR505

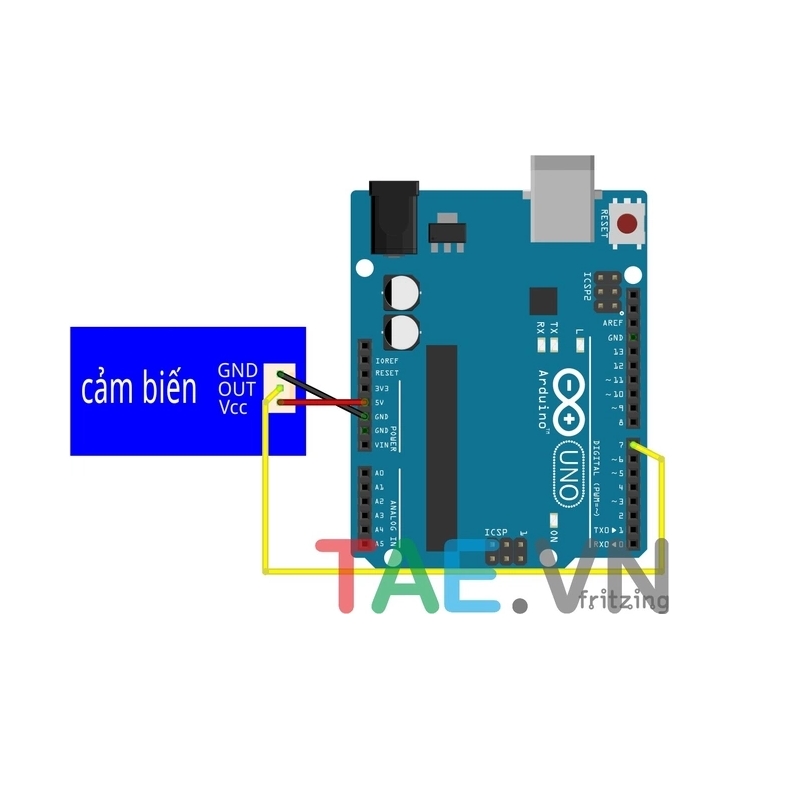

Sơ Đồ Đấu Nối

Code Mẫu Với Arduino

int pirPin = 2; // Cổng kết nối của cảm biến PIR với Arduino
int ledPin = 13; // Cổng kết nối của LED với Arduino

void setup()
{
pinMode(pirPin, INPUT); // Khai báo cổng của cảm biến là cổng INPUT
pinMode(ledPin, OUTPUT); // Khai báo cổng của LED là cổng OUTPUT
Serial.begin(9600); // Khởi tạo kết nối Serial để hiển thị thông tin trên Serial Monitor
}

void loop()
{
int sensorValue = digitalRead(pirPin); // Đọc giá trị đầu vào từ cảm biến PIR

if (sensorValue == HIGH) // Nếu phát hiện chuyển động
{
digitalWrite(ledPin, HIGH); // Bật đèn LED
Serial.println("Motion detected!"); // Hiển thị thông tin trên Serial Monitor
delay(5000); // Dừng trong 5 giây
}
else // Nếu không phát hiện chuyển động
{
digitalWrite(ledPin, LOW); // Tắt đèn LED
}
}

Video Hướng Dẫn
