Cảm Biến Chuyển Động PIR

Tình trạng: Giao hàng từ 01 ngày trở lên!

SKU: M1-02/000237

Loại: Mạch Điện - Cảm Biến

25.000₫

Gọi ngay 1900 633681 để được tư vấn và hỗ trợ tốt nhất!

Thông Tin Sản Phẩm

Mô Tả Sản Phẩm

Cảm biến chuyển động PIR (Passive Infrared Sensor) là một loại cảm biến dùng để phát hiện chuyển động của con người hoặc động vật thông qua phát hiện sự thay đổi của nhiệt độ trong phạm vi quét. Cảm biến PIR được sử dụng rộng rãi trong các hệ thống bảo mật, hệ thống chiếu sáng tự động, hệ thống điều khiển tự động trong nhà thông minh và các ứng dụng khác.
Cảm biến PIR hoạt động trên nguyên tắc phát hiện sự thay đổi của nhiệt độ bằng cách sử dụng hai cảm biến hồng ngoại. Khi một vật thể di chuyển qua phạm vi quét của cảm biến, nhiệt độ của vật thể sẽ tăng và làm thay đổi tín hiệu điện trên hai cảm biến hồng ngoại. Cảm biến sẽ phân tích sự thay đổi này và kích hoạt một tín hiệu đầu ra.

Thông Số Kỹ Thuật

- Dải điện áp hoạt động: DC 4.5-12V
- Dòng tĩnh: <50uA Kích hoạt
- Thời gian trễ: 5-200S (có thể điều chỉnh) phạm vi là (0,xx giây đến hàng chục giây)
- Kích thước : 32mm * 29mm
- Cảm biến góc: Góc hình nón <100 ° Cảm biến kích thước ống kính: Đường kính: 23mm (Mặc định)

Cảm Biến Chuyển Động PIR

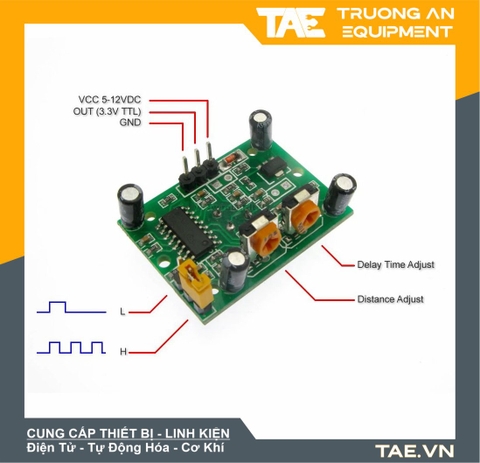

Sơ Đồ Đấu Nối

Code Mẫu Với Arduino

// Khai báo chân kết nối
int pirPin = 2;
int ledPin = 13;

// Biến lưu trạng thái của PIR
int pirState = LOW;

// Biến lưu trạng thái của LED
int ledState = LOW;

void setup() {
pinMode(pirPin, INPUT);
pinMode(ledPin, OUTPUT);
Serial.begin(9600);
}

void loop() {
// Đọc giá trị từ PIR
pirState = digitalRead(pirPin);

if (pirState == HIGH) {
// Nếu phát hiện chuyển động, bật đèn LED
digitalWrite(ledPin, HIGH);
ledState = HIGH;
} else {
// Nếu không phát hiện chuyển động, tắt đèn LED
digitalWrite(ledPin, LOW);
ledState = LOW;
}

// Ghi log ra Serial Monitor
Serial.print("PIR state: ");
Serial.print(pirState);
Serial.print(" | LED state: ");
Serial.println(ledState);

delay(500); // Đợi 0.5 giây để tránh đọc giá trị quá nhanh
}

Video Hướng Dẫn
