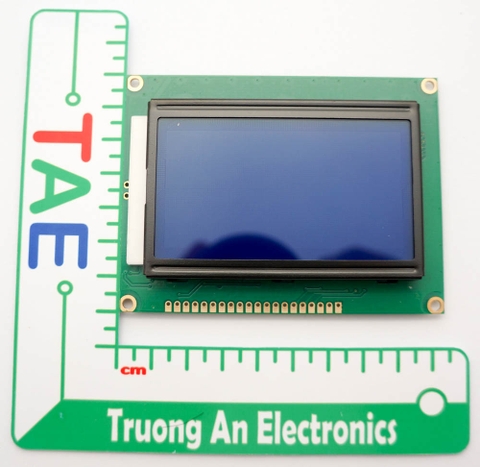

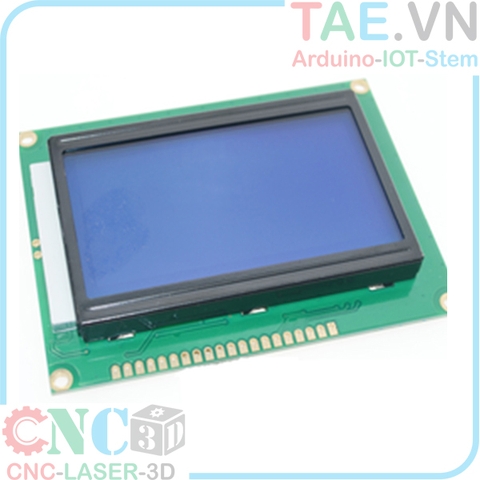

LCD Graphic 128x64 Xanh Lá (128x64 Graphic LCD)

LCD Graphic 128x64 xanh lá thích hợp cho các ứng dụng hiển thị hình ảnh, chữ ở 1 diện tích lớn, màn hình có độ bền cao, rất phổ biến, nhiều code mẫu và dễ sử dụng thích hợp cho những người mới học và làm dự án.

Thông số kỹ thuật

• Điện áp hoạt động là 5 V.
• Kích thước: 93 x 70 x 13.5 mm
• Chữ đen, nền xanh lá
• Khoảng cách giữa hai chân kết nối là 0.1 inch tiện dụng khi kết nối với Breadboard.
• Tên các chân được ghi ở mặt sau của màn hình LCD hổ trợ việc kết nối, đi dây điện.
• Có đèn led nền, có thể dùng biến trở hoặc PWM điều chình độ sáng để sử dụng ít điện năng hơn.
• Có thể được điều khiển với 6 dây tín hiệu
• Có bộ ký tự được xây dựng hổ trợ tiếng Trung Quốc, xem thêm ST7920, ST7921 datasheet để biết thêm chi tiết.



  Chân	Ký hiệu	Mô tả	Giá trị
  1	VSS	GND	0V
  2	VDD		5V
  3	V0	Độ tương phản
  4	RS	Lựa chọn thanh ghi	RS=0 (mức thấp) chọn thanh ghi lệnh RS=1 (mức cao) chọn thanh ghi dữ liệu
  5	R/W	Chọn thanh ghi đọc/viết dữ liệu	R/W=0 thanh ghi viết R/W=1 thanh ghi đọc
  6	E	Enable
  7	DB0	Chân truyền dữ liệu	8 bit: DB0DB7
  8	DB1
  9	DB2
  10	DB3
  11	DB4
  12	DB5
  13	DB6
  14	DB7
  15	CS1	Chip 1 Select
  16	CS2	Chip 2 Select
  17	RST	Reset	Reset mức thấp
  18	VOUT
  19	LED+	Cực dương led nền	0V đến 5V
  20	LED-	Cực âm led nền	0V

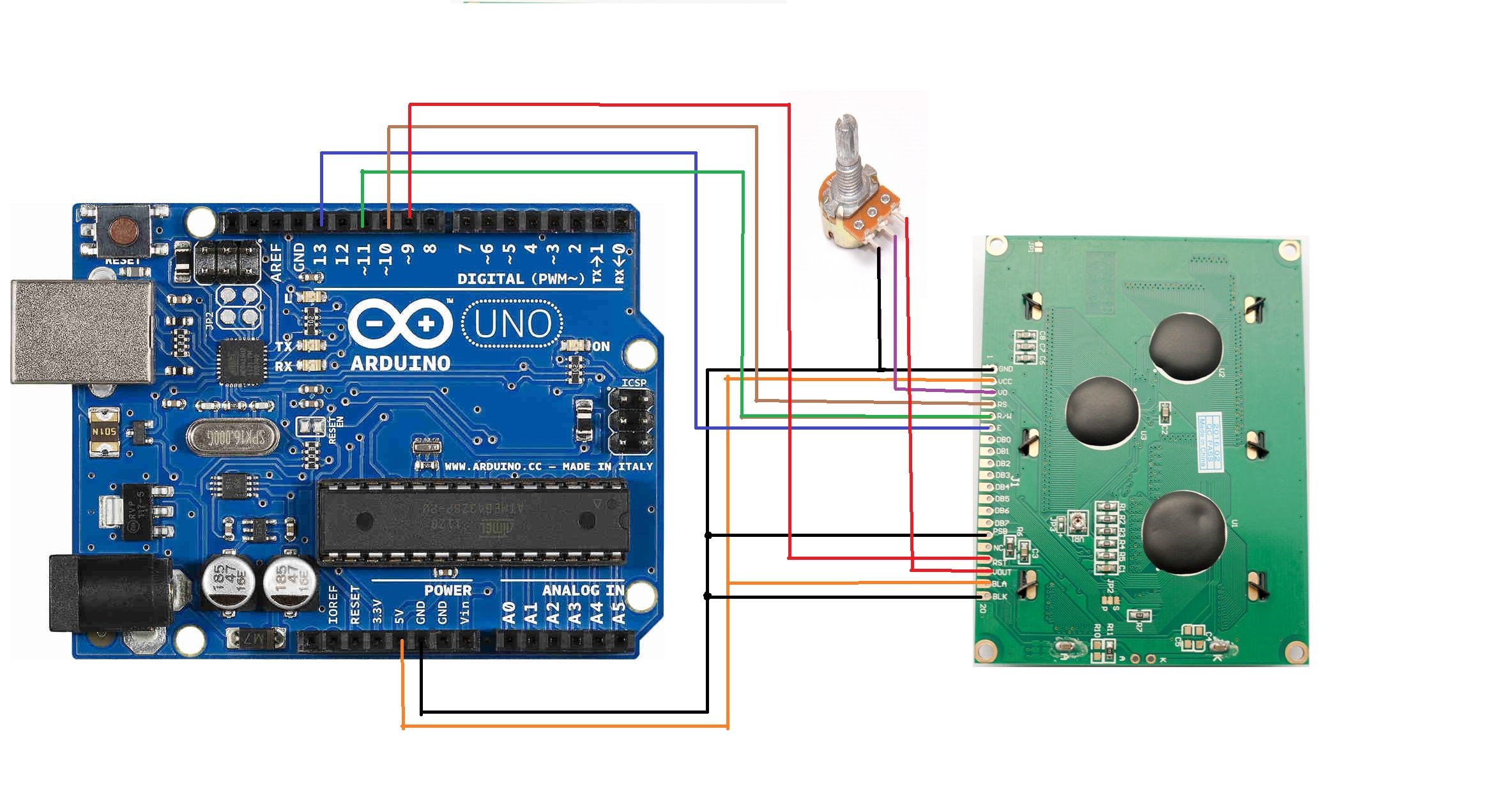

 Sơ đồ đấu dây

 Code mẫu

https://drive.google.com/file/d/0B4F7XymSZH8SaTJqMzZQT2hEVFk/view?usp=sharing
