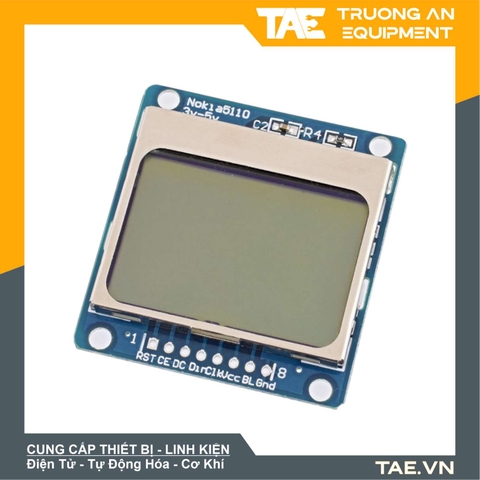

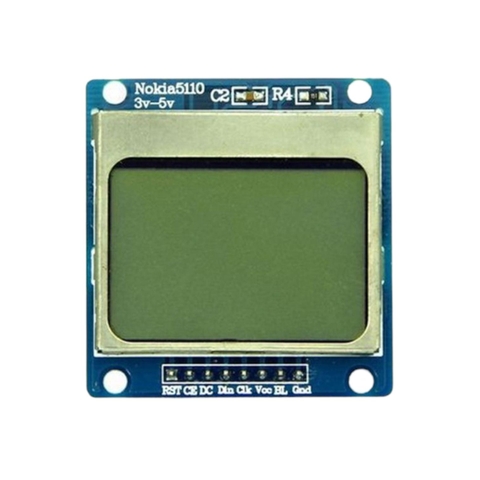

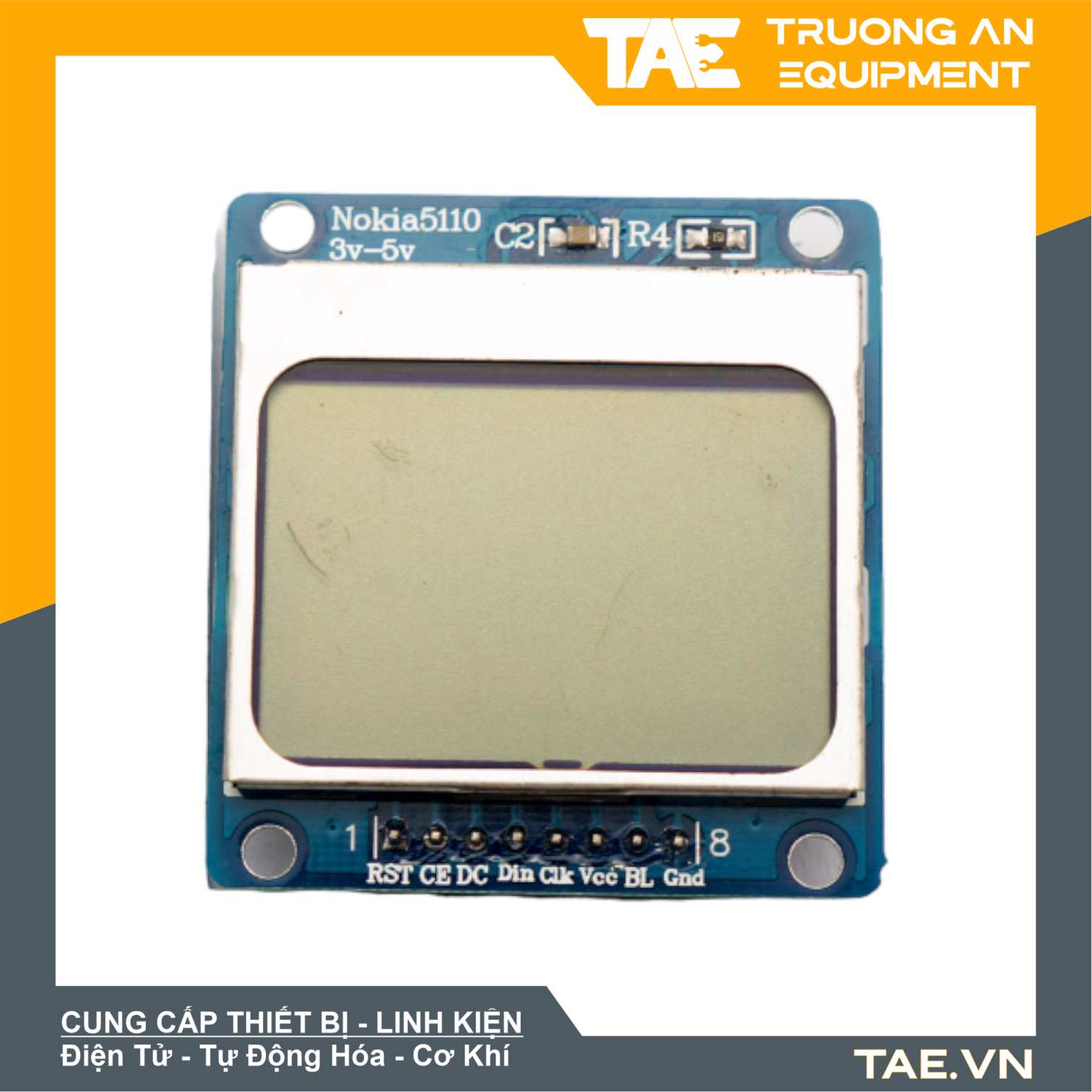

Nokia N5110 LCD Module

Mô tả sản phẩm
Nokia N5110 LCD Module là màn hình LCD đồ họa cơ bản cho nhiều ứng dụng. Những điện thoại di động đời trước thường sử dụng màn hình này. Với sự phát triển của màn hình LCD thì Nokia N5110 LCD Module không còn được sử dùng nhiều để làm màn hình điện thoại di động mà được sử nhiều để các bạn học sinh sinh viên học tập nghiên cứu về lập trình trên màn hình LCD. Ngoài ra, Nokia N5110 LCD Module còn được ứng dụng trong các sản phẩm tự sáng tạo hoặc các thiệt bị điện tử cần màn hình hiển thị nhưng có giá thành thấp.

Thông số kỹ thuật
- Công nghệ hiển thị: Dot Matrix LCD
- Giao Diện: MCU SPI

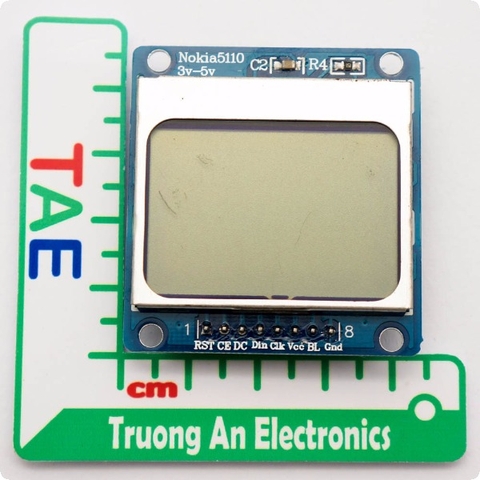

- Kích thước màn hình ngang: 1,5 inch
- Độ phân giải: 84 × 48 pixel
- Điện áp hoạt động: 2.7V – 3.3V
- Hoạt động hiện tại tối đa: 50mA
- Góc nhìn: 180°

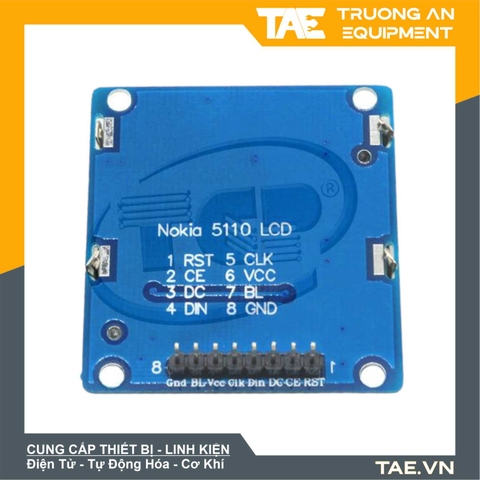

Chức năng các chân của Nokia N5110 LCD Module

- Chân RST: được sử dụng để thiết lập lại màn hình. Đây là một chân hoạt động ở tín hiệu mức thấp (mức 0), có nghĩa là nếu đưa tín hiệu mức thấp vào chân này, màn hình sẽ được đặt lại. Bằng cách kết nối chân này với thiết lập lại của Arduino, màn hình sẽ tự động được thiết lập lại.
- Chân CE (Chip Enable): được sử dụng để chọn một trong số các mô-đun được kết nối có chung bus SPI. Hoạt động ở tín hiệu mức thấp.
- D/C (Dữ liệu/Lệnh): được thư viện sử dụng để tách các lệnh (chẳng hạn như đặt con trỏ đến một vị trí cụ thể, xóa màn hình, v.v.) khỏi dữ liệu.
- DIN: là chân dữ liệu nối tiếp.
- CLK: là chân đồng hồ nối tiếp.
- Chân VCC: cấp nguồn cho LCD và nó phải được kết nối với 3,3V.
- Chân BL (Đèn nền): điều khiển đèn nền của màn hình. Bằng cách kết nối chân này với bất kỳ chân Arduino nào có khả năng PWM hoặc bằng cách sử dụng chiết áp, độ sáng có thể được kiểm soát.
- GND: là chân nối đất.
