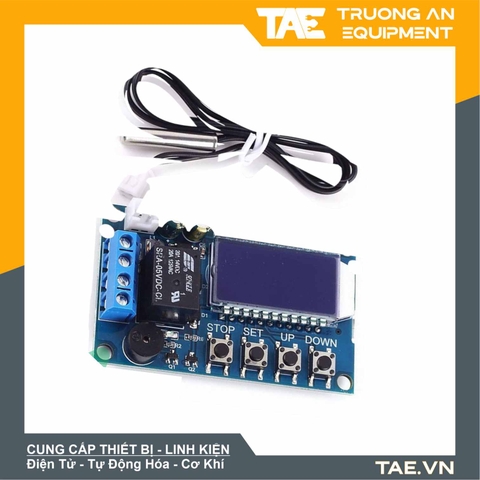

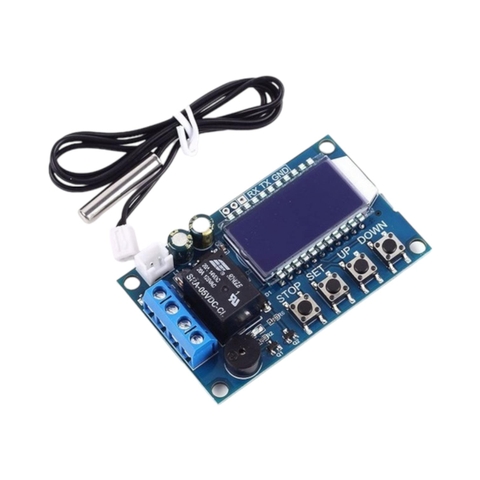

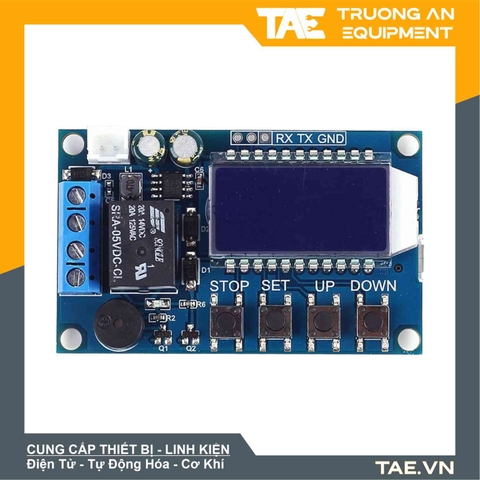

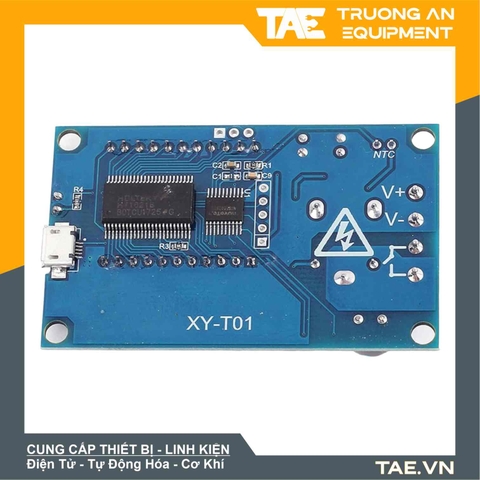

Mạch Điều Khiển Nhiệt Độ Hiển Thị LCD XY-T01

Mạch Điều Khiển Nhiệt Độ Hiển Thị LCD XY-T01 là sản phẩm mạch kiểm soát và điều khiển nhiệt độ thường được sử dụng để điều chỉnh nhiệt độ của máy đun nước, máy đun nóng, máy ấp trứng, điều chỉnh nhiệt độ phòng kính...vv. Được thiết kế khả năng điều chỉnh bằng nút nhấn tiện lợi, hiển thị thông tin bằng LCD trực quan và sinh động, ngõ ra tiếp điểm relay dễ dàng lắp ráp và sử dụng.





- Model: XY-T01

- Điện áp làm việc: 6-30VDC hoặc 5V Jack Micro USB

- Hiển thị: màn hình LCD

- Tốc độ quét màn hình lCD: 0.5s

- Cảm biến nhiệt độ: NTC - 10K B3950

- Nhiệt độ hoạt động: -50 ~ 110 độ C

- Phân giải: 0.1 độ C

- Chiều dài dây cảm biến: 50cm

- Đầu dò cảm biến: 4x30mm thép không gỉ

- Ngõ ra: Tiếp điểm relay - NO (thường hở)

- Cống suất tiếp điểm: 2000W (10A/220VAC)

- Kích thước mạch: 68x42x21mm

Bộ sản phẩm bao gồm:

- 1 Mạch điều khiển nhiệt độ XY-T01

- 1 Dây cảm biến NTC

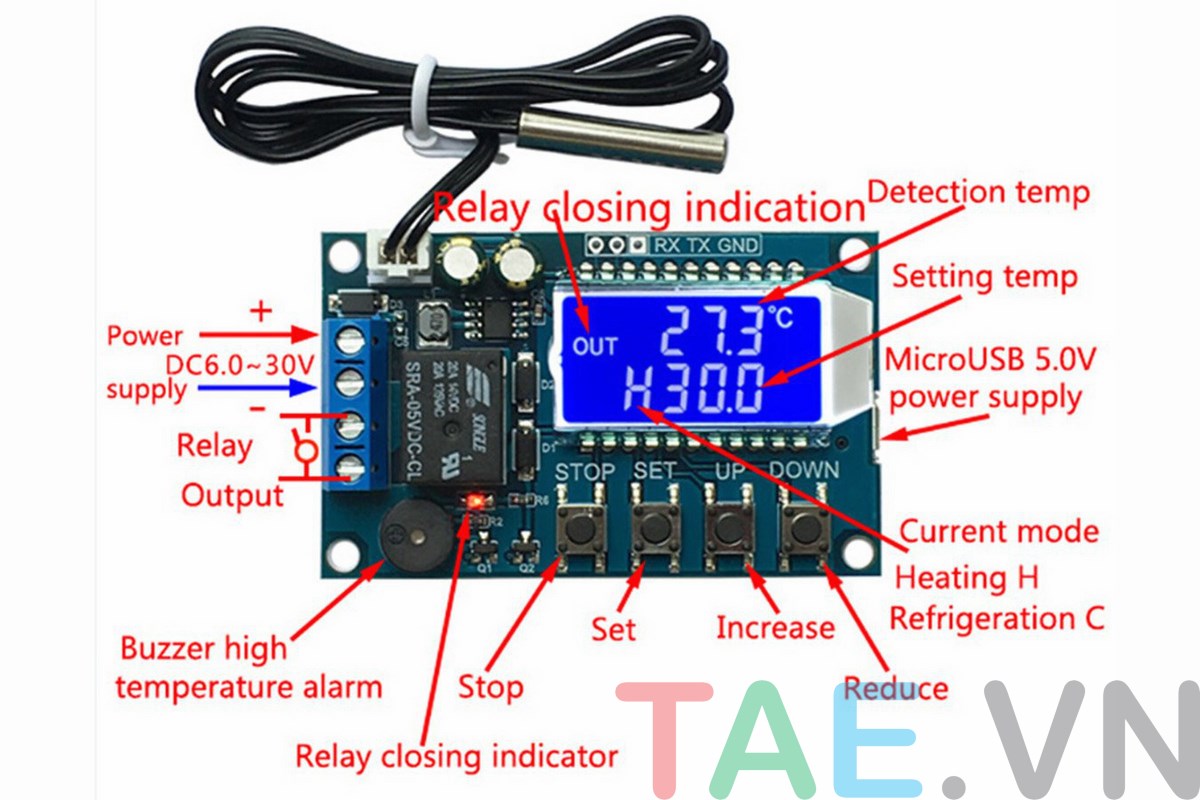

Chức năng:

- Hiển thị màn hình LCD

- Bộ nhớ dữ liệu đã cài đặt kể cả khi tắt nguồn

- Chức năng dừng khẩn cấp

- Tự động lưu tham số

- Hỗ trợ UART Set

- Có chuông báo ở nhiệt độ cao

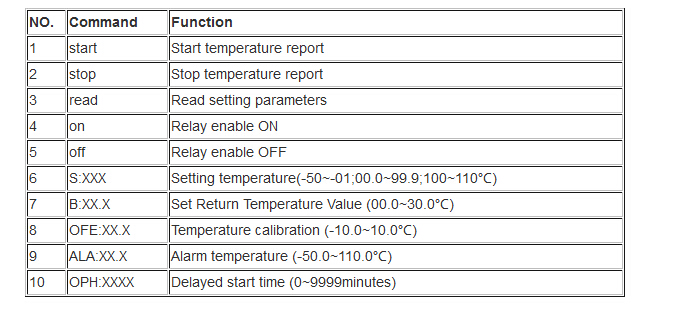

Cài đặt thông số và tham số UART: Hệ thống hỗ trợ tải lên dữ liệu UART và các chức năng cài tham số (Mức TTL); UART: 9600,8,1
