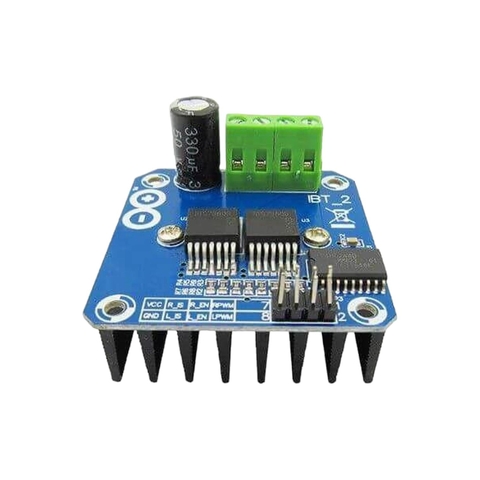

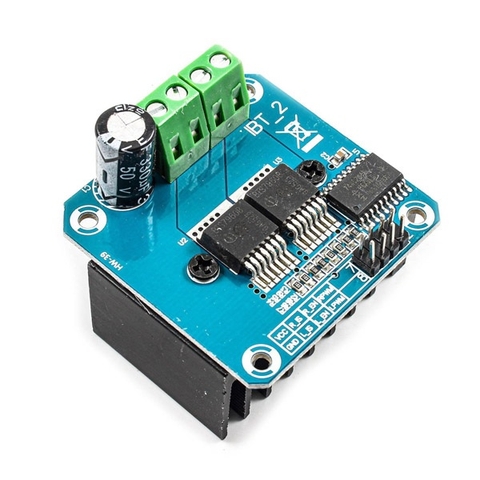

Mạch Điều Khiển Động Cơ DC BTS7960 43A

Thông Tin Sản Phẩm

Mạch Điều Khiển Động Cơ DC BTS7960 43A sử dụng kỹ thuật PWM (điều chế độ rộng xung) để thay đổi tốc độ động cơ bằng cách chuyển điện áp đầu vào không đổi thành điện áp thay đổi được. Tốc độ có thể kiểm soát bằng cách thay đổi điện áp động cơ DC.

Thông Số Kỹ Thuật

• Điện áp đầu vào : 6 V đến 27 V
• Dòng điện tối đa cho phép : 43 A
• Tần số PWM : tối đa 25 kHZ
• 2 pin OUTPUT PWM để điều khiển tốc độ theo hướng trực tiếp
• 2 pin OUTPUT EN để điều khiển động cơ
• 2 pin INPUT IS để bảo vệ chống lại dòng điện cao và nhiệt

Cấu Hình Chân

VCC : Nguồn cấp 5V
GND : Nối đất
IS-R : Tín hiệu đầu vào để phát hiện dòng điện mức cao - Quay thẳng
IS-L  : Tín hiệu đầu vào để phát hiện dòng điện mức cao - Quay nghịch đảo
EN-R : Tín hiệu đầu ra để điều khiển khiển hướng động cơ - Quay thẳng
EN-L : Tín hiệu đầu ra để điều khiển hướng động cơ cơ - Quay nghịch đảo
PWM-R : Tín hiệu PWM để điều khiển tốc độ động cơ - Quay thẳng
PWM-L : Tín hiệu PWM để điều khiển tốc độ động cơ - Quay nghịch đảo

M+ : Cực dương motor
M- : Cực âm motor
B+ : Cực dương pin
B- : Cực âm pin

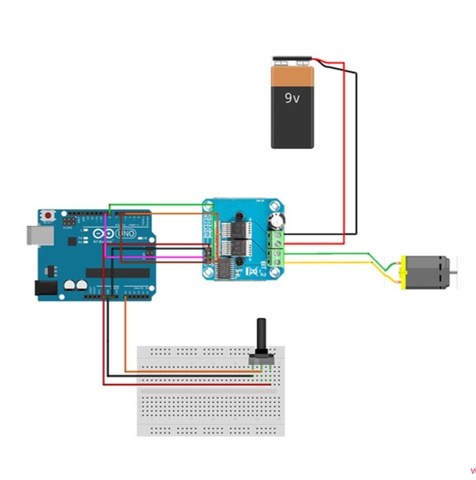

Tham Khảo Sơ Đồ Đấu Nối Với Arduino
