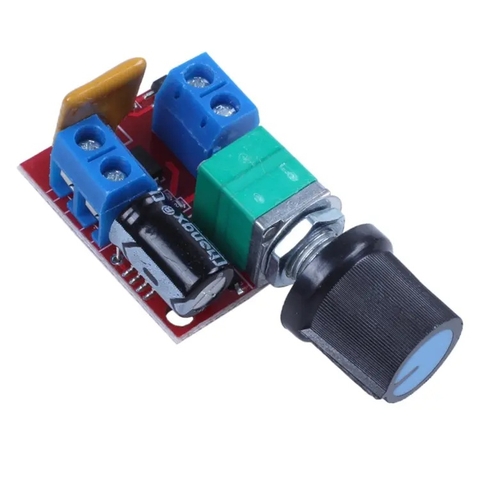

Mạch Điều Kiển Tốc Độ Động Cơ DC Mini 5A

Thông Tin Sản Phẩm

Mạch Điều Khiển Tốc Độ Động Cơ DC Mini 5A điều khiển tốc độ động cơ DC bằng cách điều chế độ rộng xung (PWM).
Phạm vi tốc độ có thể điều chỉnh nằm trong khoảng từ 1 - 100%, cho phép điều khiển tốc độ tăng dần chính xác hơn.

Thông Số Kỹ Thuật

• Điện áp hoạt động : 3V - 35VDC
• Công suất điều khiển tối đa : 90W
• Dòng điện đầu ra tối đa : 5A
• Dòng điện tĩnh : 0.015A
• Tỷ lệ PWM : 1 - 100%
• Tần số PWM : 20kHz

Nguyên lí làm việc

Trong mạch điều khiển tốc độ động cơ DC, IC hẹn giờ 555 được sử dụng làm thành phần chính để tạo xung PWM với sự kết hợp của những linh kiện khác. Ở phía đầu vào cùa IC, chiết áp được sử dụng để cung cấp các chu kỳ nhiệm vụ khác nhau. Đầu ra đến từ chân số 3 của IC. Nhưng đầu ra này không đủ để điều khiển động cơ.
Do đó, Mosfet kênh N được sử dụng để khuyếch đại tín hiệu. Đầu ra của IC là sóng vuông, vì vậy khi bạn xoay chiết áp đầu vào theo chiều kim đồng hồ, chu kỳ nhiệm vụ sẽ tăng lên.
