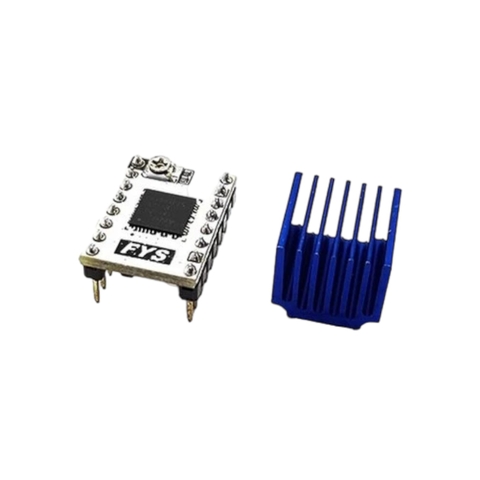

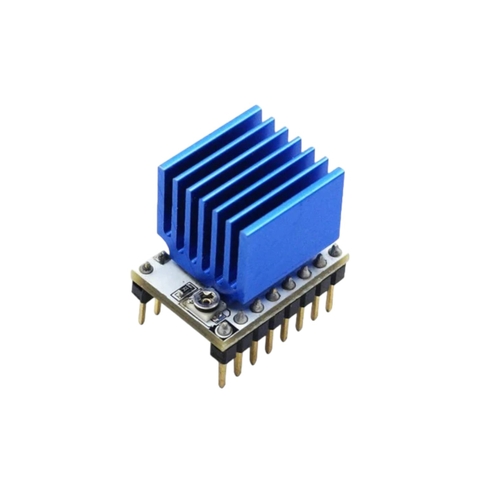

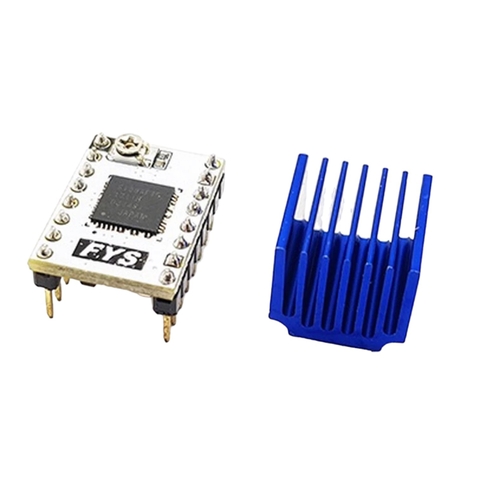

Mạch Điều Khiển Động Cơ Bước TB67S109 4A

Thông Tin Sản Phẩm

Mạch Điều Khiển Động Cơ Bước TB67S109 4A là trình điều khiển động cơ bước lưỡng cực hai pha sử dụng bộ cắt xung PWM. Nó sử dụng 4 lớp PCB kết tủa đồng dày với quá trình xử lý bản vá tự động. Nó có thể điều khiển động cơ bước size 57.

Nó sử dụng giao diện điều khiển mục DIR/STEP. Mạch phát hiện lỗi tích hợp trong chip bao gồm tắt nhiệt (TSD), tắt quá dòng (ISD) và đặt lại bật nguồn (POR).

Mạch này có thể được sử dụng riêng hoặc kết hợp với tấm chắn máy in CNC hoặc máy in 3D. Mạch phù hợp với các động cơ yêu cầu dòng điện cao hơn, chẳng hạn như động cơ bước Nema 23

Thông Số Kỹ Thuật

• Main : TB67S109
• Kênh : 2 kênh
• Điện áp motor : 9V~50V
• Dòng điện động cơ tối đa : 4A mỗi kênh
• Điện áp hoạt động : 3.3V, 5V
• Giới hạn hiện tại có thể được đặt bằng chiết áp
• Hỗ trợ Full-Step, 1/4-Step, 1/8-Step, 1/16-Step, 1/32-Step
• Bảo vệ được tích hợp cho nhiệt độ cao và dòng điện cao
• Số lượng Pin : 16

Lưu ý

• Đảm bảo lắp tản nhiệt và làm mát không khí. Không chạy module mà không làm mát trong thời gian dài
• Tắt nguồn điện khi bạn cắm/rút mạch điều khiển
• Đảm bảo rằng bộ tản nhiệt không tiếp xúc với chốt trình điều khiển hoặc bất kỳ vị trí dẫn điện nào khác
