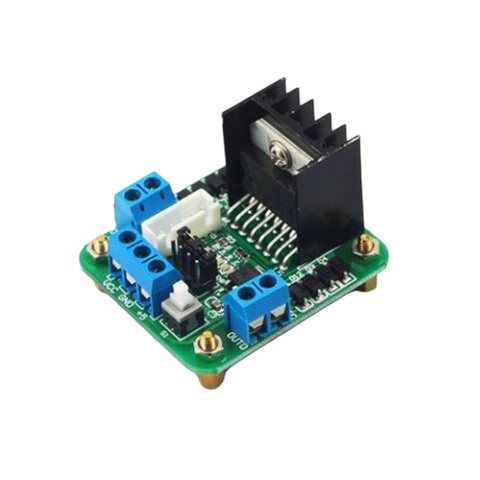

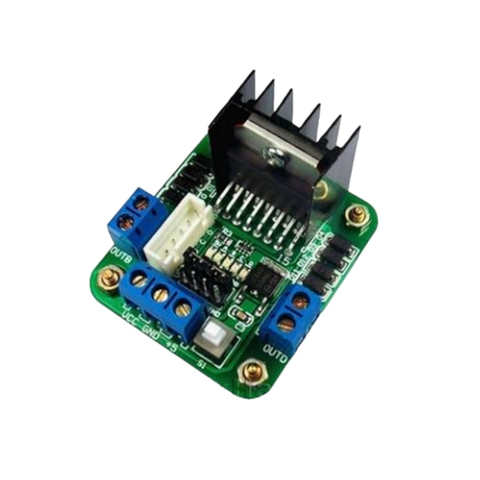

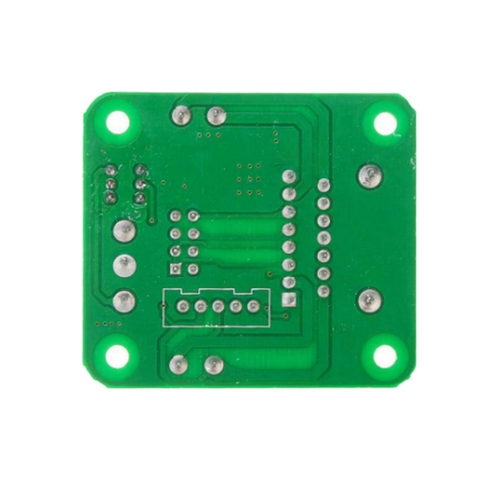

Module Điều Khiển Động Cơ L298N Mạch Cầu H

Thông Tin Sản Phẩm

Module Điều Khiển Động Cơ L298 Mạch Cầu H là một mạch điều khiển Động Cơ DC và Động Cơ Bước. Nó sử dụng IC điều khiển phổ biến là L298 và có bộ điều chỉnh tích hợp 5V mà nó có thể cung cấp cho mạch bên ngoài.
Nó được sử dụng trong các ứng dụng để chế xe điều khiển, xe dò đường, các thiết bị sử dụng Motor DC hoặc động cơ bước…v..vv sử dụng kết hợp với vi điều khiển.

Thông Số Kỹ Thuật

• Chip điều khiển : Chip điều khiển động cơ DC cầu H kép L298N
• Phạm vi nguồn cấp (Vs) : +5V đến +35V DC
  Lưu ý : Nếu muốn lấy nguồn bên trong bo mạch, phạm vi nguồn cấp sẽ là : +7V đến +35V DC
• Dòng điện tối đa cho động cơ : 2A
• Phạm vi nguồn cấp cho cổng Logic (Vss) : +5V ~ +7V DC ( có thể lấy 5V trong board )
• Phạm vi dòng điện hoạt động cổng Logic : 0 ~ 36 mA
• Phạm vi điện áp tín hiệu điều khiển đầu vào
     Mức thấp : -0.3V ≤ Vin ≤ 1.5V ( tín hiệu điều khiển không có giá trị )
     Mức cao : 2.3V ≤ Vin ≤ Vss ( tín hiệu điều khiển có giá trị )
• Công suất tiêu thụ : 20W
• Nhiệt độ : -25° C ~ +130° C
• Kích thước board : 48 x 43 x 33 mm
• Khối lượng board : 33g

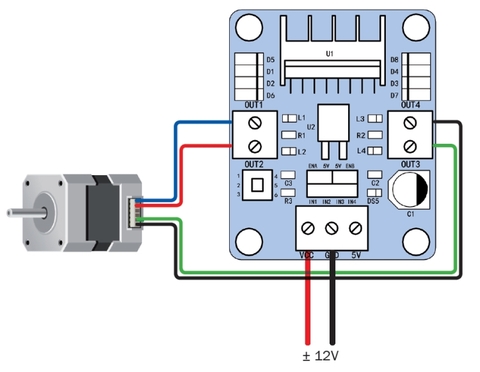

Sơ Đồ Chân
